 Krap'z quad : renaissance !!

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5  Suivant
AuteurMessage
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Krap'z quad : renaissance !!   Mer 25 Sep - 9:20

Bonjour à tous !!
J'ouvre un nouveau sujet pour vous faire partager la remise en état de mon quad.
Après l'avoir entièrement démonté, le remontage ne saurait tarder.

Quelques photos de la préparation :

Les fixations basses (qui fixent quoi ???) ont été supprimées ainsi que les attaches des ailes avant, sur les côtés du chassis car les ailles seront raccourcies.




Les triangles sont prêts à recevoir les rotules type C15




Pour rappel, mon chassis était globalement dans cet état là.



Le chassis et toutes les pièces rattachées sont partis en cure de sablage et peinture la semaine dernière.
Les modifications chassis sont :
Pose de rotules type C15 en remplacement des origines serties dans les triangles de suspension.



Remplacement du bras oscillant d'origine pour un de Trx 300. Ceci permet la pose d'un moyeu équipé de roulements plus costaud dédié au trx 300.

Ajout d'élargisseurs de trains avant complets (pas des élargisseurs de voie !)


Je verrais s'il faut changer les amortisseurs.



Modifications moteur :
Le moteur est préparé sur une base Honda Trx 300
Les carters ont été meulés pour être sur de bien laisser passer le cylindre avec le kit 330 Je haute compression (pas de 340 dispo pour le moment !).


En attente du démarreur (posé aujourd'hui normalement !)

Conduits de culasse agrandis, arbre à cames Hotcam Stage 1.

A suivre....

@+

Krapulax

***__________________________***

Seuls les médiocres atteignent leur maximum !


Dernière édition par Krapulax le Dim 3 Nov - 9:04, édité 2 fois
Revenir en haut Aller en bas
beuco
Admin
Admin
avatar

Masculin Nombre de messages : 2336
Age : 33
Localisation : Grosbreuil (85)
Emploi : développeur informatique
Loisirs : quad et informatique
Date d'inscription : 23/08/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 25 Sep - 13:12

bounce J'attendais ce genre de projet depuis longtemps bounce
cheers cheers cheers cheers cheers cheers cheers cheers
Revenir en haut Aller en bas
superquadeur du 5-4
Modéro
Modéro
avatar

Masculin Nombre de messages : 2425
Age : 39
Localisation : lorrain dpt 54
Emploi : agent de sécurité
Loisirs : tuning , quad, jeux vidéo,paintball
Date d'inscription : 20/11/2008

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 25 Sep - 22:04

Waouh ça commence très très fort

***__________________________***

ADLY 300 SuperQuadeur


Superquadeur du 5-4

Revenir en haut Aller en bas
olivier 24
VIP
VIP
avatar

Masculin Nombre de messages : 3927
Age : 46
Localisation : Nadaillac au croisement de dordogne/lot/correze
Emploi : Mécanicien/carrossier poids lourds/monteur de grues forestières et manutention
Loisirs : Les sports méca en général...
Date d'inscription : 13/08/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 25 Sep - 23:54

.


Dernière édition par olivier 24 le Ven 15 Nov - 20:55, édité 1 fois
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Jeu 26 Sep - 8:43

Pour les élargisseurs de voie :
Quel que soit le moyen utilisé, élargir le train avant va forcément appliquer une contrainte supplémentaire quelque part.
Que ce soit avec des élargisseurs, les triangles décalés ou un kit complet de décalage des points d'ancrages hauts et bas.

Le but, pour moi, est de ne pas trop alourdir la direction, contrairement au ressenti avec les élargisseurs classiques.
Les roulements fatiguent bien moins vite que les bras du pilote !
Normalement, je pourrais conserver les amortisseurs d'origine.

Je dois recevoir mon châssis milieu de semaine prochaine !

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !


Dernière édition par Krapulax le Mar 1 Oct - 6:51, édité 1 fois
Revenir en haut Aller en bas
beuco
Admin
Admin
avatar

Masculin Nombre de messages : 2336
Age : 33
Localisation : Grosbreuil (85)
Emploi : développeur informatique
Loisirs : quad et informatique
Date d'inscription : 23/08/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Jeu 26 Sep - 9:46

Krapulax a écrit:

Le but, pour moi, est de ne pas trop alourdir la direction, contrairement au ressenti avec les élargisseurs classiques.
Les roulements fatiguent bien moins vite que les bras du pilote !
Normalement, je pourrais conserver les amortisseurs d'origine.

Oui, l'ancrage haut des amortos est décalé autant que les triangles avec ces kits


Krapulax a écrit:

Je dois recevoir mon châssis milieu de semaine prochaine !

Cool, on a autant hâte que toi de voir la suite.
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 27 Sep - 20:18

Le moteur avance !!!
Prêt à être mis dans le chassis !




@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
Phacochère
1000cm3
avatar

Masculin Nombre de messages : 1251
Age : 49
Localisation : 54
Loisirs : dompteur d'engin motorisé
Date d'inscription : 11/10/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Sam 28 Sep - 23:40

pig pig pig

pfff un moteur de trx tricheur !! lol! je plaisante , je pense mettre en route mon 300 et faire une sortie cela fait longtemps qu'il n'a pas pris la route et peut être des modifs a revoir , enfin cela dépendra tu temps de libre que j'ai

toi en tous il était grand temps avant  s'est vraiment pas du lux
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Lun 30 Sep - 19:08

J'ai eu un puzzle aujourd'hui !! bounce bounce bounce bounce bounce bounce bounce bounce











Yapuka !!! cheers cheers cheers cheers cheers cheers cheers

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !


Dernière édition par Krapulax le Mar 1 Oct - 6:55, édité 1 fois
Revenir en haut Aller en bas
Phacochère
1000cm3
avatar

Masculin Nombre de messages : 1251
Age : 49
Localisation : 54
Loisirs : dompteur d'engin motorisé
Date d'inscription : 11/10/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Lun 30 Sep - 21:23

pig pig pig


Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect Suspect


hé krap's s'est i pas la même couleur que moi pour ton châssis


Revenir en haut Aller en bas
micke
200cm3
200cm3


Masculin Nombre de messages : 315
Age : 42
Localisation : nord 59
Emploi : frigoriste
Loisirs : aeromodelisme jardinage tournage fraisage peche quad ect...
Date d'inscription : 12/07/2012

MessageSujet: Re: Krap'z quad : renaissance !!   Lun 30 Sep - 21:25

c est ce qui s appelle restauration bravo
tu vas avoir peur de le salir
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Lun 30 Sep - 21:53

@ Phaco :
Possible, je dois reconnaître qu'en allant porter le chassis à sabler et peindre, il avait déjà changé 2 fois de couleur (gris ou noir ??).
Une fois sur place, le peintre me montre un gris anthracite de toute beauté : je prends !
A peine rentré chez moi, j'appelle le peintre, je lui dit : Orange !!!
Il me dit, j'ai un trés beau Orange 100145 (ou un truc comme ça).
Banco je lui dit !! Du coup, je ne savais pas vraiment quel 'Owindje' ça allait être !
Je trouve celui là pas mal, l'éclairage n'est pas tip top, mais une fois remonté, on verra si c'est du pareil au même !

@ Mike
Ben c'est un peu orange engin de chantier, je crois que ça va m'aider à le mettre dans la boue, au moins la premiere fois !!

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mar 1 Oct - 16:00

J'ai pas su me retenir.....





Bon, passer de 33 à 36 ne doit pas forcément changer grand chose...  Quoi que!! (comme disait Devos Laughing )
D=33 => S= 85.5 mm²
D=36 => S=102 mm²

Environ 19% de passage en plus !!

Le plus costaud, ça va être de convaincre la pipe d'admission !
Le convertisseur de pensée n'est pas loin !

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mar 1 Oct - 20:58

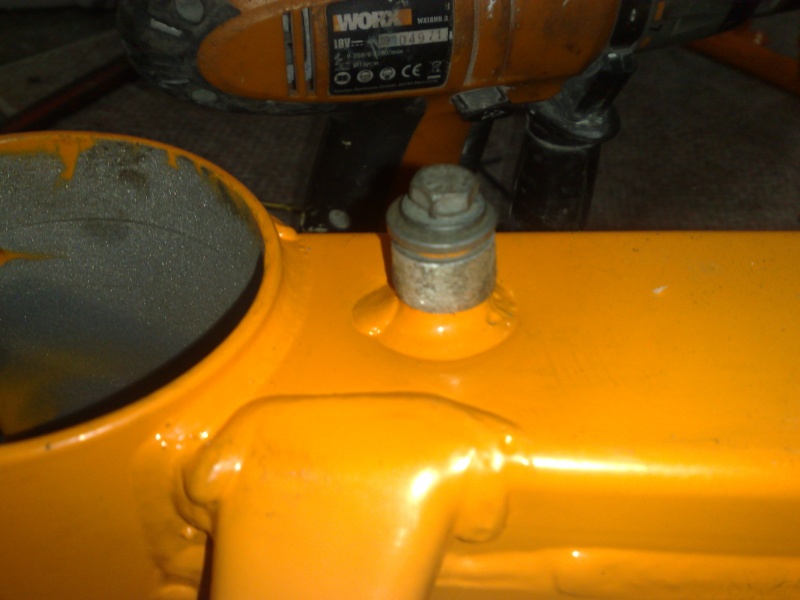

Bon, les rallonges sont montées !

Quel bin'z !!
Visiblement, le chassis Adly n'est pas exactement comme le TRX, j'ai du retoucher un peu partout pour faire passer les rallonges un peu au forceps.
Pas de quoi convoquer Gustave Eiffel, mais ça s'annonce quand même bien !!



Je sens que le bras oscillant, ça va être gâteau aussi....

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
beuco
Admin
Admin
avatar

Masculin Nombre de messages : 2336
Age : 33
Localisation : Grosbreuil (85)
Emploi : développeur informatique
Loisirs : quad et informatique
Date d'inscription : 23/08/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 2 Oct - 9:56

T'avais pas essayé de monter les rallonges avant la peinture Question
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 2 Oct - 10:22

Malheureusement non.
Ce sont juste quelques modif à faire ici et là, mais c'est sur que j'aurais du le faire avant.
Ce sont principalement celles du bas et la premiere (vers l'avant) du milieu qui ont posé probleme.
Ensuite, et ça, sur chaque fixation, les retours en tôle soudés sur le chassis ne laissent pas assez d'espace pour faire passer les rallonges (manque 2mm).
Rectifié doucement et petite retouches de peintures aujourd'hui.

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
beuco
Admin
Admin
avatar

Masculin Nombre de messages : 2336
Age : 33
Localisation : Grosbreuil (85)
Emploi : développeur informatique
Loisirs : quad et informatique
Date d'inscription : 23/08/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 2 Oct - 16:23

Par expérience, les retours en tôle dont tu parles ne sont pas inutiles. Ils sont placés à des endroits où s'exercent les forces.
D'ailleurs, t'as vu aucune fissure sur ton châssis avant de l'envoyer en peinture Question
Revenir en haut Aller en bas
Phacochère
1000cm3
avatar

Masculin Nombre de messages : 1251
Age : 49
Localisation : 54
Loisirs : dompteur d'engin motorisé
Date d'inscription : 11/10/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 4 Oct - 19:49

pig pig pig

oui beuco je suis d'accord avec toi , mis la krap's parle de meulage de 2mm sur les goussets de renforts rien de bien grave surtout a l'avant qui est sur-dimensionné par rapport au effort , donc  pour moi


Revenir en haut Aller en bas
olivier 24
VIP
VIP
avatar

Masculin Nombre de messages : 3927
Age : 46
Localisation : Nadaillac au croisement de dordogne/lot/correze
Emploi : Mécanicien/carrossier poids lourds/monteur de grues forestières et manutention
Loisirs : Les sports méca en général...
Date d'inscription : 13/08/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 9 Oct - 23:29

Hep
Up
Hop!!!


Une semaine sans nouvelle!! On s'ennuie!!!
Suite a tentative de mariage entre pipe et carbu, y a eu expulsion ou bien???




Oliv'.
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Jeu 10 Oct - 7:12

Bonjour bonjour !!!
C'est vrai, le temps passe !!

Je me suis retrouvé confronté à quelques soucis dont un, pour le moment, met le chantier à l'arrêt :

1) Les bagues de bras oscillant sont des cages à aiguilles sur le TRX.
C'est incontestablement beaucoup mieux, surtout quand on lit les sujets sur les soucis de bagues de bras oscillant, mais par contre, quand il faut les extraires pour les changer, prenez votre mal en patience..... Et LE convertisseur de pensée !!!!!!

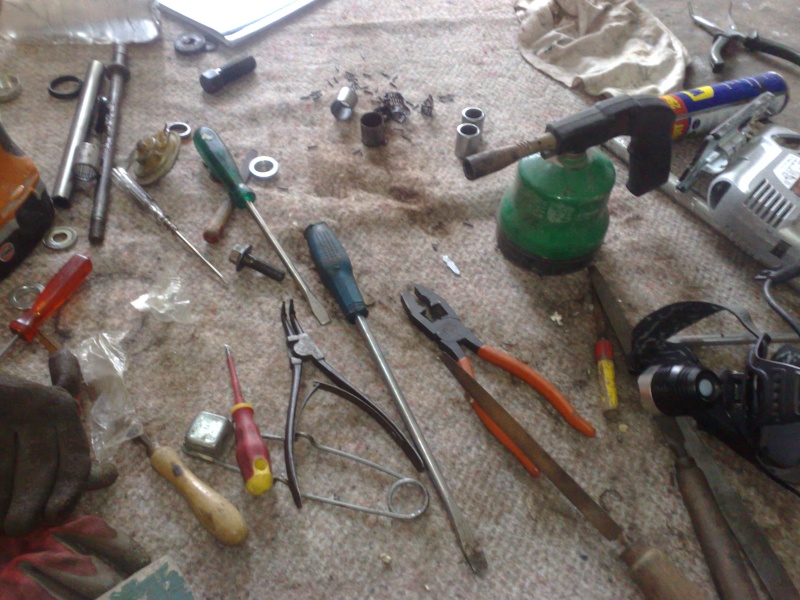

Une image de la 'table d'opération' vous laisse deviner le calvaire pour extraire ses deux douilles à aiguilles :



Et enfin, ces  de douilles sont sorties.....



Mais comme l'histoire était trop courte (2 jours, même si je n'ai pas fait que ça durant ce temps !), une des douille avait les aiguilles coincées, (j'en avais d'avance !) du coup, démontage de la belle (mais là, j'avais pris le coup......et elle aussi !!! ) et changement.

Fini pour le bras oscillant ????? Ben non !!!
Le bloqueur de support d'étrier est plus petit sur le TRX, montage d'une pièce pour rendre ça éfficace. Pas long, mais à faire quand même :





Mais toujours pas finit avec le bras oscillant....
Le patin guide chaine est usé, il faut le remplacer.... Oui, mais.... Sur Adly, ce patin s'ouvre en 'U' et vient se fixer autour de l'axe de bras oscillant et c'est là une grosse différence avec le patin Honda qui n'est pas ouvert et se fixe sur le bras oscillant AVANT montage de celui-ci sur le chassis. Pas drôle hein ...
Adly n'a pas recopié que des conneries en calquant le TRX et au moins pour ce fichu patin, Adly à fait mieux !! C'est suffisamment rare pour le signaler tongue


Je pense que le remontage n'avancera pas beaucoup cette semaine, reprise probable fin de semaine prochaine, le temps que je reçoive la pièce.

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 1 Nov - 19:01

Kikou me revoilou !!!!!

Bon, je reconnais, je traine un peu, mais je manque de temps, et aussi, pas mal de petits soucis à régler sur le Krap'z quad !!
Enfin reçu le patin guide chaine pour le bras oscillant !!



Ca n'a l'air de rien, mais pour monter ça, il faut déposer le bras oscillant !

J'ai remis l'amortisseur d'origine, mais avec les pattes pour amortisseur de 600XT.... a l'envers, dont pour le réhausser.
Normalement, il sera réhaussé à vide, mais une fois que je serais dessus, il devrait prendre une assise plus basse. J'aimais bien le look donné par l'amortisseur du 600XT, mais trop dur, il apportait une position de conduite pas très confortable.... surtout pour un homme:roll: .
Si ça reste trop haut, je remettrais l'amortisseur d'origine sans les pattes.


La suite: à un moment, tout allait bien... cheers cheers cheers  Mais ça n'a pas duré !!
Mettre un arbre Adly dans un moyeu TRX ne se fait pas tout seul Evil or Very Mad (dommage d'ailleurs !!)

Le rebord du support de disque qui entre dans le moyeu est environ 5mm trop long !! du coup, même en serrant comme un demeuré (je fais ça très bien !), pas moyen d'aligner le disque avec l'étrier !!

Disqueuse et zou, on réduit le support de disque !
Hop, le disque est aligné avec l'étrier !! Tout va bien !! Twisted Evil Twisted Evil Twisted Evil

Remontage du frein arrière !
Mes freins étant séparés, j'ai repris la même configuration.



Voilà, c'est fait !! Sauvé donc Question Question Question  Et bien non !! Du coup, comme le support de disque a été avancé, le filetage pour serrer l'arbre contre ce support n'est plus assez long, il faut une entretoise !! Bon, avec la partie découpée du support de disque, je devrais trouver mon bonheur, non ???



Siiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii !!! cheers cheers cheers cheers cheers

Remontage du frein arrière  :
J'ai du mettre un étrier de 320S (inversés par rapport au notre) pour avoir le raccord Banjo un peu plus près de mon maître cylindre. Il me manquait 2 cm de durit. Là, c'est good.
Remontage du train avant complet et réglage.
C'est cette deuxième phase qui est la plus longue, tous les triangles équipés de rotule C15 n'ayant pas été coupés avec la même heu....précision dirons nous Rolling Eyes .

Enfin, remontage des freins avants et voila ou j'en suis pour le moment !









@+

Krapulax

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
pitelechat23
Admin
Admin
avatar

Masculin Nombre de messages : 3379
Age : 48
Localisation : CREUSE Gueret
Loisirs : Multiples
Date d'inscription : 11/06/2010

MessageSujet: Re: Krap'z quad : renaissance !!   Sam 2 Nov - 11:22

cheers
Pit cat

***__________________________***

*************************************************************************************************************
Revenir en haut Aller en bas
ced54
200cm3
200cm3


Masculin Nombre de messages : 340
Age : 35
Localisation : LONGUYON
Emploi : PEINTRE
Loisirs : QUAD MOTO SPORT MECANIQUE
Date d'inscription : 29/07/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Sam 2 Nov - 13:32

salut krapulax ,c'est clair le remontage il faut du temps ,mais il commence a prendre  ton quad Laughing c'est une affaire a suivre
Revenir en haut Aller en bas
mr.yoco
50cm3
50cm3


Féminin Nombre de messages : 41
Age : 19
Localisation : Paris
Emploi : Btp
Loisirs : Mécanique.
Date d'inscription : 15/07/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Sam 2 Nov - 13:40

C'est vraiment du bon boulot!
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Ca avance encore un peu !!!   Dim 3 Nov - 16:20

Contrôle de l'alignement du conduit d'admission avec le nouveau carbu :



Remise en place du moteur et connection de tout ce qui va autour pour le démarrer.... et ...



Ca, c'est du pur bonheur !!
Alors, je partage



@+

Krapulax

***__________________________***

Seuls les médiocres atteignent leur maximum !


Dernière édition par Krapulax le Lun 4 Nov - 14:18, édité 1 fois
Revenir en haut Aller en bas
azazel_28
150cm3
150cm3


Masculin Nombre de messages : 119
Age : 30
Localisation : blois
Emploi : technicien de maintenance
Loisirs : le quad, le quad, le quad !!!
Date d'inscription : 04/09/2012

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 3 Nov - 19:18

salut kraps pourraits tu faire une video plus proche du moteur comparer le bruit de ton moteur au mien
coté chaine de distri de preference
Revenir en haut Aller en bas
pitelechat23
Admin
Admin
avatar

Masculin Nombre de messages : 3379
Age : 48
Localisation : CREUSE Gueret
Loisirs : Multiples
Date d'inscription : 11/06/2010

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 8 Nov - 20:06

 j'ai pas le même ronron sur ma pitmachine
Pit cat

***__________________________***

*************************************************************************************************************
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 14:45

Bon.... Ca n'avance pas aussi vite que je voudrais, mais ça avance quand même !



@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
adly59
150cm3
150cm3
avatar

Masculin Nombre de messages : 154
Age : 34
Localisation : 59280
Loisirs : mécanique
Date d'inscription : 05/11/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 14:53

joli boulot
Revenir en haut Aller en bas
pitelechat23
Admin
Admin
avatar

Masculin Nombre de messages : 3379
Age : 48
Localisation : CREUSE Gueret
Loisirs : Multiples
Date d'inscription : 11/06/2010

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 15:37

orange mécanique va !   Pit cat

***__________________________***

*************************************************************************************************************
Revenir en haut Aller en bas
joss71
Modéro
Modéro
avatar

Masculin Nombre de messages : 2601
Age : 28
Localisation : saone et loire
Loisirs : mecanique,quad,auto motoculture
Date d'inscription : 28/08/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 17:40

beau travaille!!!
Revenir en haut Aller en bas
Gielde
450cm3
450cm3


Masculin Nombre de messages : 598
Age : 53
Localisation : Trosly Breuil
Emploi : Technicien en industrie
Loisirs : sports mécaniques
Date d'inscription : 13/10/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 18:47

Beau travail - çà semble très pro et çà fait rêver -
Revenir en haut Aller en bas
asp2p
Modéro
Modéro
avatar

Masculin Nombre de messages : 881
Age : 37
Localisation : Aizenay
Loisirs : Photographie
Date d'inscription : 03/11/2009

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 21:36

je veut pas être vilain mes le quad est totalement propre sauf le carénage arrière
en tout cas magnifique
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 15 Nov - 22:12

C'est vrai que je n'ai pas nettoyé le carenage avant montage !!!
Je le ferais avant les photos finales ! promis !!

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
Phacochère
1000cm3
avatar

Masculin Nombre de messages : 1251
Age : 49
Localisation : 54
Loisirs : dompteur d'engin motorisé
Date d'inscription : 11/10/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Sam 16 Nov - 9:13

pig pig pig

bon je vois que cela avance bien donc je regarderais bien ton remontage et tes modif quand j'aurais le temps pour l'instant moi aussi je suis au garage .

Le boulot et superbe en même temps je n'en attendais pas moi d'un spécialiste comme toi



Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 8 Déc - 17:51

Kikou me revoilou !!!!
Le Krap'z quad avance, petit à petit, il me reste des bricoles à fignoler, et bien entendu, ce sont ces bricoles qui prennent le plus de temps !!
L'arrière est terminé, juste le capteur de compteur à mettre en place. Sur un bras oscillant de TRX, c'est pas vraiment ce qui est le plus facile !




Remarquez la plaque chassis fixée en hauteur pour ne pas la laisser dans les hautes herbes ou autres branchages.... Facile à faire ?? Oui, quand on a un mèche de 3.5 mm, sauf que dans le Krap'z garage, c'est pas ce qu'on trouve le plus facilement. Donc, environ 1 heure de recherche, et 3 minutes de pose.... Evil or Very Mad Evil or Very Mad Evil or Very Mad



Le compteur et le coupe circuit encore à monter.

Et bien sur, la découpe des ailes avant et arrières, histoire de lui donner une silhouette plus legère !
Après, je crois qu'il sera bon pour sa premiere sortie officielle !!

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
pitelechat23
Admin
Admin
avatar

Masculin Nombre de messages : 3379
Age : 48
Localisation : CREUSE Gueret
Loisirs : Multiples
Date d'inscription : 11/06/2010

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 8 Déc - 18:01

Kilou Very Happy
Faut que je te trouve des mèches géolocalisables
Si non pas mal du tout la krapulette à roulettes
Pit cat

***__________________________***

*************************************************************************************************************
Revenir en haut Aller en bas
adly59
150cm3
150cm3
avatar

Masculin Nombre de messages : 154
Age : 34
Localisation : 59280
Loisirs : mécanique
Date d'inscription : 05/11/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 8 Déc - 18:28

SUPER BOULOT
Revenir en haut Aller en bas
mateo
150cm3
150cm3
avatar

Masculin Nombre de messages : 168
Age : 35
Localisation : thury harcourt, basse normandie
Emploi : animateur
Loisirs : vtt, peche,quad adly 300,detecteur de metaux
Date d'inscription : 25/09/2009

MessageSujet: Re: Krap'z quad : renaissance !!    Lun 9 Déc - 11:26

salut ! bravo pour cette jolie restauration krapulax !  ça donne des envies !!
Revenir en haut Aller en bas
titi767616
90cm3
90cm3
avatar

Masculin Nombre de messages : 89
Age : 30
Localisation : normandie
Emploi : Sécurité incendie
Loisirs : quad
Date d'inscription : 11/07/2013

MessageSujet: bien joué    Lun 9 Déc - 21:53

bien joué krap's  Very Happy
Revenir en haut Aller en bas
jeje54
Nouveau Membre
Nouveau Membre
avatar

Masculin Nombre de messages : 15
Age : 41
Localisation : 54
Loisirs : metal rock
Date d'inscription : 03/07/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Mar 10 Déc - 20:17

jolie machine .Félicitations
Revenir en haut Aller en bas
joss71
Modéro
Modéro
avatar

Masculin Nombre de messages : 2601
Age : 28
Localisation : saone et loire
Loisirs : mecanique,quad,auto motoculture
Date d'inscription : 28/08/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Mar 10 Déc - 23:03

J'adore!!!

j'ai une petite question c'est une peinture époxy?

Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 11 Déc - 7:26

Salut salut et merci pour vos appréciations, ça fait plaisir !!
@Joss71 : Oui, c'est une peinture epoxy, posée par un spécialiste du décapage/grenaillage peinture/anodisation.
Si c'était à refaire, je referais pareil, vu le calvaire qu'est un chassis à décaper, et à le peindre ensuite, avec des endroits bien inaccessibles...

@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
ric 872
150cm3
150cm3
avatar

Masculin Nombre de messages : 165
Age : 45
Localisation : bretagne cote d'armor
Loisirs : quad/ AQUARIOPHILLIE/ET BASSIN
Date d'inscription : 02/12/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 11 Déc - 8:45

 salut krapulax bon boulot   dit c'est quoi comme jantes que tu as deçue
Revenir en haut Aller en bas
joss71
Modéro
Modéro
avatar

Masculin Nombre de messages : 2601
Age : 28
Localisation : saone et loire
Loisirs : mecanique,quad,auto motoculture
Date d'inscription : 28/08/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Mer 11 Déc - 10:56

Salut kraps

oui la peinture époxy c'est ce qu'il correspond le mieux pour nos quad.
je me suis renseigné hier dans une boite pas loin de chez moi qui le fait et décapage, peinture environ 120€.
Revenir en haut Aller en bas
mickey29300
200cm3
200cm3
avatar

Masculin Nombre de messages : 369
Age : 34
Localisation : finistere
Loisirs : quad , mecanique ,guitare electrique , moto
Date d'inscription : 19/05/2012

MessageSujet: Re: Krap'z quad : renaissance !!   Ven 13 Déc - 12:01

Salut Kraps !

ça y est , le Kraps quad revit !!!! Vraiment beau boulot !!! J'aime bien ton kit pour rallongé l'avant , ça m'intéresserai bien comme système !!! Plus qu'a le détruire par la suite !!!! Lol !!!
Revenir en haut Aller en bas
Krapulax
Admin
Admin
avatar

Masculin Nombre de messages : 4698
Age : 48
Localisation : Grand Fort Philippe (59)
Emploi : Rentier en recherche d'emploi
Loisirs : Mécanique, mer...
Date d'inscription : 17/05/2007

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 22 Déc - 12:46

Le Krap'z quad est presque finit !!
Plus que quelques petites bricoles à finir et il fera ses premiers tours de roues officiels.

Les ailes sont coupées, le compteur rebranché, etc etc....



Encore une modif :
Un fusible automatique bien pratique pour protéger le circuit :
Rupture à 15 amperes, temps de réarmement : 10 secondes.
Testé et approuvé par KRP




@+

Krap'z

***__________________________***

Seuls les médiocres atteignent leur maximum !
Revenir en haut Aller en bas
pitelechat23
Admin
Admin
avatar

Masculin Nombre de messages : 3379
Age : 48
Localisation : CREUSE Gueret
Loisirs : Multiples
Date d'inscription : 11/06/2010

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 22 Déc - 12:50


Pit  cat

***__________________________***

*************************************************************************************************************
Revenir en haut Aller en bas
joss71
Modéro
Modéro
avatar

Masculin Nombre de messages : 2601
Age : 28
Localisation : saone et loire
Loisirs : mecanique,quad,auto motoculture
Date d'inscription : 28/08/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 22 Déc - 13:04

Pas mal du tout la protection automatique. On n' a pas toujours un fusible sur soit quand on par, bonne idée kraps!!!
j'ai déjà vu la modif pour le carénage devant (mickey je crois) je trouve que sa plus de gueule comme sa.
En tout cas je le redit beau boulot.
Revenir en haut Aller en bas
adly59
150cm3
150cm3
avatar

Masculin Nombre de messages : 154
Age : 34
Localisation : 59280
Loisirs : mécanique
Date d'inscription : 05/11/2013

MessageSujet: Re: Krap'z quad : renaissance !!   Dim 22 Déc - 13:10

ya q'un mot a dire magnifique

   krap
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Krap'z quad : renaissance !!

Revenir en haut Aller en bas

Krap'z quad : renaissance !!
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Mais qui pilote le Krap'z-quad ???
» Le Krap'z quad en pièces détachées !!
» Qui connais le Quad road speed ?
» le vainqueur du grand est quad 2010 est Mr ........
» Jantes AUTO sur Quad.Legal?

Permission de ce forum:Vous pouvez répondre aux sujets dans ce forum
Adly & Axr la passion :: Univers des membres :: Présentation de vos quads-
Poster un nouveau sujet   Répondre au sujetSauter vers:
